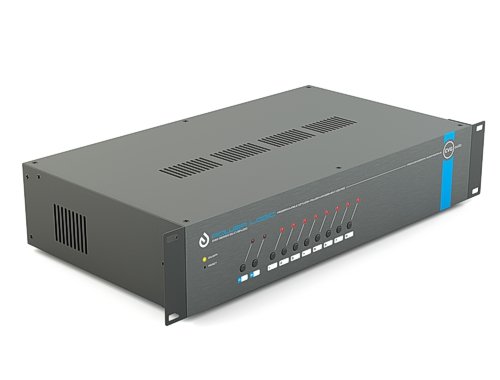

CVGaudio Power Logic профессиональное, свободно программируемое, мультифункциональное устройство управления электропитанием и компонентами мультимедиа

8 свободно управляемых и программируемых розеток 220V (6-16A / 2 – 10A)
Веб-интерфейс с возможностью программирования команд и сценариев
Интерфейсы управления TCP-IP / RS485
Возможность управления внешними устройствами, в стандартной прошивке добавлен интерфейс управления аудио – матрицей CVGaudio PMM-380
Часы реального времени с автономным питанием
Поддержка протокола управления светом DMX512, в стандартной прошивке добавлен интерфейс управления 48 DMX - каналами для сценического или интерьерного LED освещения
Две пары программируемых GPIO контактов (4 процедуры), могут использоваться для аварийного отключения
Поддержка работы с электросчетчиками
Запись лога событий
2U высота в стойке, кронштейны в комплекте

Область применения

Управление электропитанием стойки с мультимедийными оборудование для объектов любого уровня сложности
Секвенсор последовательного включения / отключения звуковых устройств для защиты динамиков в системах фонового звука и оповещения
Секвенсор последовательного включения / отключения звуковых устройств для защиты динамиков в концертных и клубных звуковых системах
Использование в рамках профессиональных систем автоматизации и управления
Использование в рамках системы «умный дом»
Удаленное управление включением / отключением электропитания и мониторингом состояния для сервисных служб и служб IT поддержки
Удаленная перезагрузка устройств по питанию
Использование в качестве центрального контроллера в рамках небольших систем управления начального уровня

ОПИСАНИЕ CVGAUDIO POWER LOGIC

CVGaudio Power Logic - профессиональное, свободно программируемое, мультифункциональное устройство управления электропитанием. POWER LOGIC имеет восемь мощных электророзеток 220V для раздачи питания внешним активным устройствам, при этом включение и отключение каждой из розеток может быть запрограммировано и осуществляться как раздельно, так и в рамках создаваемых пользователем сценариев. POWER LOGIC имеет встроенные часы реального времени, таким образом любое из событий может быть привязано к указанному в системе времени. Возможно создания цепочек из нескольких устройств находящихся в одной локальной сети. Устройство программируется и управляется через очень удобный web-интерфейс. Для написания команд и сценариев не требуется глубоких познаний в программировании. Система имеет 46 ячеек в каждую из которых можно вписать необходимую команду. Если требуется создать, то добавляются ссылки и задержки между ячейками с вписанными в них командами. Таким образом можно программировать ы с росчэлект включения и отключения розеток. По умолчанию POWER LOGIC поставляется с уже запрограммированными базовыми функциями - последовательное включение розеток при нажатии кнопки на лицевой панели или web-интерфейсе с задержкой 1,5 сек между розетками и отключением в обратном порядке по нажатию второй кнопки, аварийное отключение при замыкании свободно программируемых GPIO контактов, управление включением / отключением каждой розетки раздельно с кнопки на лицевой панели POWER LOGIC или на web-интерфейсе. Всего на лицевой панели десять кнопок. При этом, в силу того, что устройство свободно конфигурируемое, на каждую из кнопок, так же, как и на етчиками ячейку в web-интерфейсе, можно назначить любой функционал на Ваше усмотрение. Для индикации нажатия и активации процесса над каждой из десяти кнопкой размещен красный светодиод. Также на лицевой панели имеется двухцветный светодиод, индицирующий текущее состояние POWER LOGIC. В системе предусмотрена возможность записи лога, в котором прописывается все отрабатываемые процедуры. CVGaudio POWER LOGIC имеет два интерфейса как для управления от внешнего центрального контроллера, так и наоборот, для управления различными внешними цифровыми устройствами - RJ45 (TCP-IP / UDP) и трех контактный разьем типа EuroBlock для RG485 и DMX512. Таким образом Вы можете для программируемых ячеек Power Logic (Command Matrix) создавать команды и сценарии не только для управления непосредственно самим Power Logic, но и для управления внешними устройствами имеющими описанные выше интерфейсы. В свою очередь если управление Вашей мультимедийной системой осуществляется с центрального контроллера типа Crestron / AMX / Neets и так далее, Вы можете также управлять и CVGaudio POWER LOGIC подключив его по интерфейсу TCP-IP, или RS485 и прописав необходимые для управления команды (в этом мы всегда готовы прийти к Вам на помощь). Так как Power Logic имеет интерфейс RS485 и родственный ему DMX512, он может управлять профессиональными световыми приборами и RGB лентами или LED контроллерами, поддерживающими DMX протокол. В его web интерфейсе предусмотрена закладка с 48-ми канальным DMX512 пультом управления. Также и наоборот - при необходимости Power Logic может управляться с внешнего профессионального DMX512 светового пульта. Еще одной дополнительной интересной функцией является возможность использовать Power Logic как мост между интерфейсами TCP-IP / RS485 - DMX512. К CVGaudio PowerLogic можно подключить электросчетчик имеющий интерфейс RS485 и тогда Вы сможете непосредственно на web интерфейсе Power Logic видеть все необходимые текущие данные по электропитанию (напряжение сети (V), потребляемый ток (A), потребляемая мощность (W). При подключении электросчетчика к трехфазной сети - помимо перечисленных выше данных будет выводиться информация о реактивной мощности (W)). Штатно предусмотрена поддержка электросчетчиков "Энергомера", но фактически возможна совместная работа с электросчетчиками других производителей при наличие открытого протокола общения и физически интерфейса RS485. Как Вы наверно смогли заметить, в целом CVGaudio POWER LOGIC может быть использован как центральный контроллер начального уровня. То есть помимо управления электропитанием может быть реализовано управление фактически любым устройством, у которого есть для этого цифровые интерфейсы. Как один из вариантов, в базовой прошивке мы реализовали управление аудио-матрицей CVGaudio PMM-380. С web-интерфейса Power Logic Вы можете управлять громкостью и маршрутизацией сигнала для каждого канала матрицы. Штатно CVGaudio POWER LOGIC поставляется с сетевым кабелем обжатым специальными клеммами для подключения к электросети через специальные высоковольтные зажимы. Опционально на выходящий из корпуса Power Logic кабель питания нами может быть установлена мощная профессиональная вилка на 16А или 32А.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АРТИКУЛ CVGaudio POWER LOGIC
НАЗВАНИЕ Cвободно программируемое, мультифункциональное устройство управления электропитанием и компонентами мультимедиа систем
УПРАВЛЯЕМЫЕ РОЗЕТКИ 8 штук (2 – 10A / 6 – 16A)
КОММУТИРУЮЩИЕ РЕЛЕ 8 x 30A/240VAC
УПРАВЛЯЮЩИЙ ПРОЦЕССОР MicroChip PIC32
ИНТЕРФЕЙСЫ TCP-IP (RJ45) / RS485-DMX512 (3-pin Euro Block)
GPIO 2 пары (4 команды)
WEB ИНТЕРФЕЙС Полное управление функционалом и программирование устройства через браузер
ГАБАРИТЫ 430mm x 262mm x 88mm
ПИТАЮЩИЙ КАБЕЛЬ 1,3m – длина
УСТАНОВКА В МОНТАЖНУЮ СТОЙКУ 2U (кронштейн для установки в комплекте)
ВЕС 5,2kg
